openDCIMでラックをフロアレイアウト図にマッピングする

公開日:2018-10-12 更新日:2020-10-02

Centos Datacenter Mac OpenDCIM Vagrant Virtualbox

t f B! P L

OpenDCIMを使ってみるの続きの話

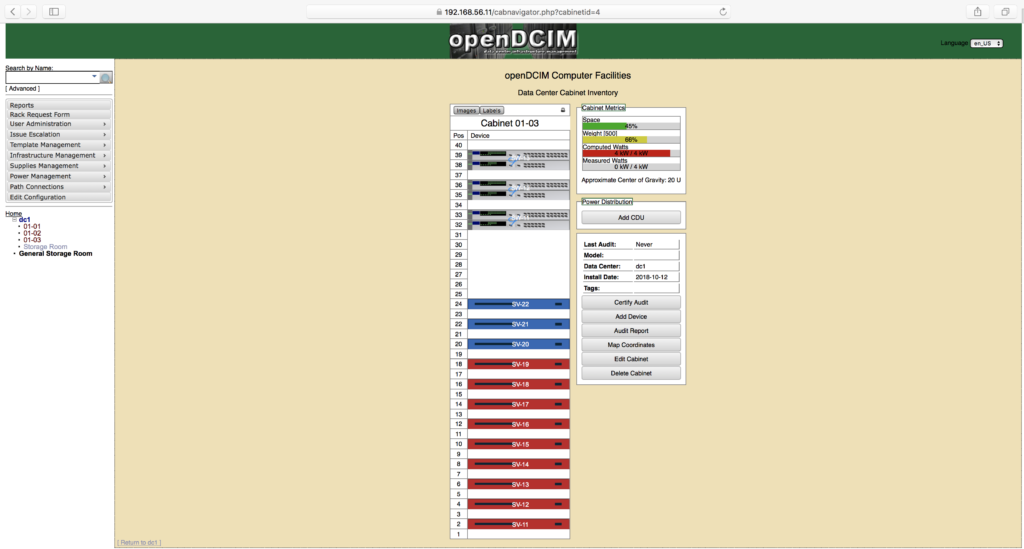

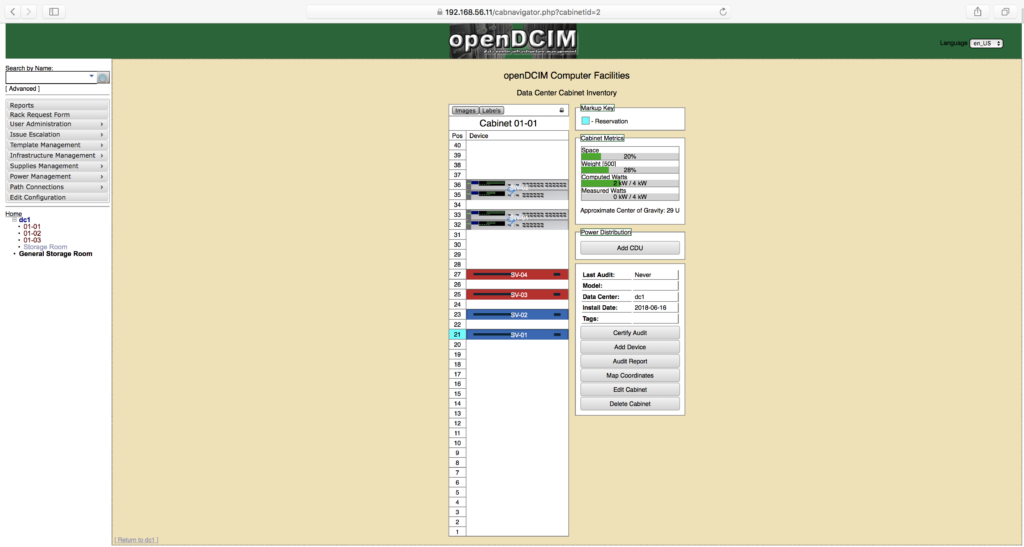

ラックの用意

こんな感じのラックがあるとする


詳細手順は以下参照
OpenDCIMを使ってみる

フロア図のアップロード

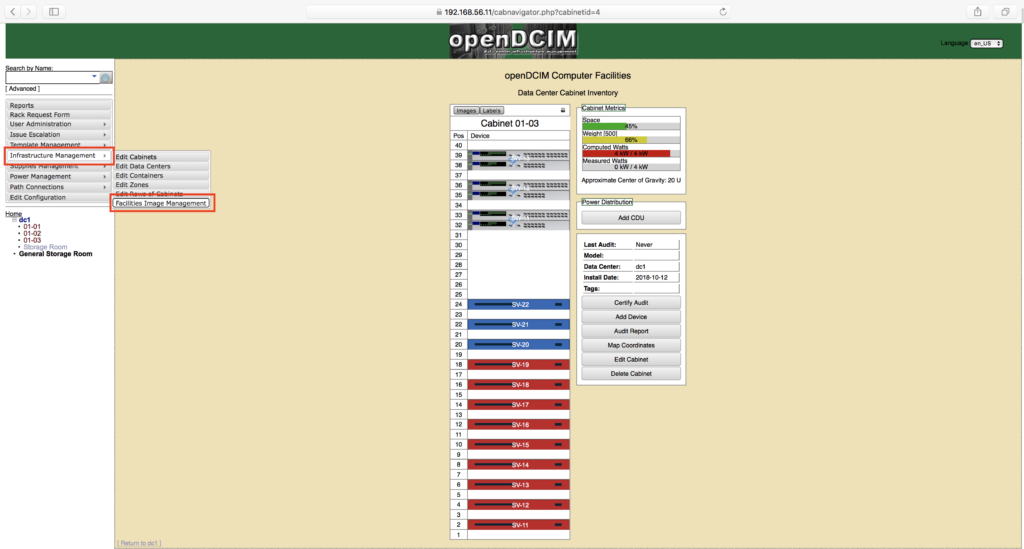

「Infrastructure Management」>「Facilities Image Management」

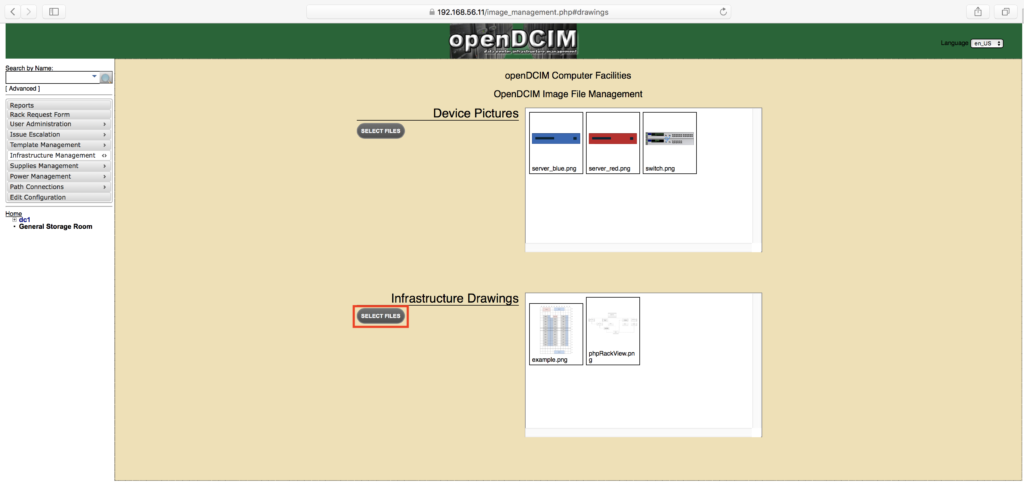

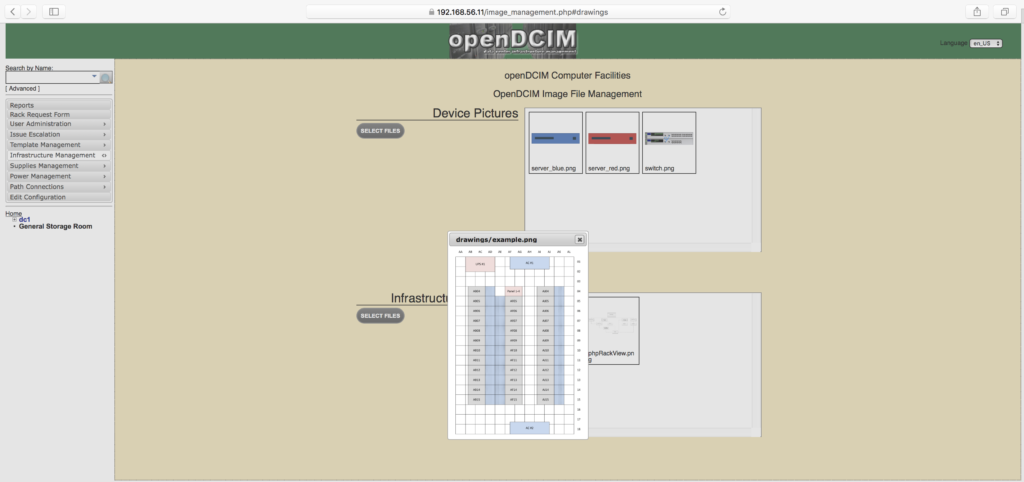

「Infrastructure Drawings」よりフロア図のアップロード

今回はサンプルの図を使う

データセンターとフロア図の結びつけ

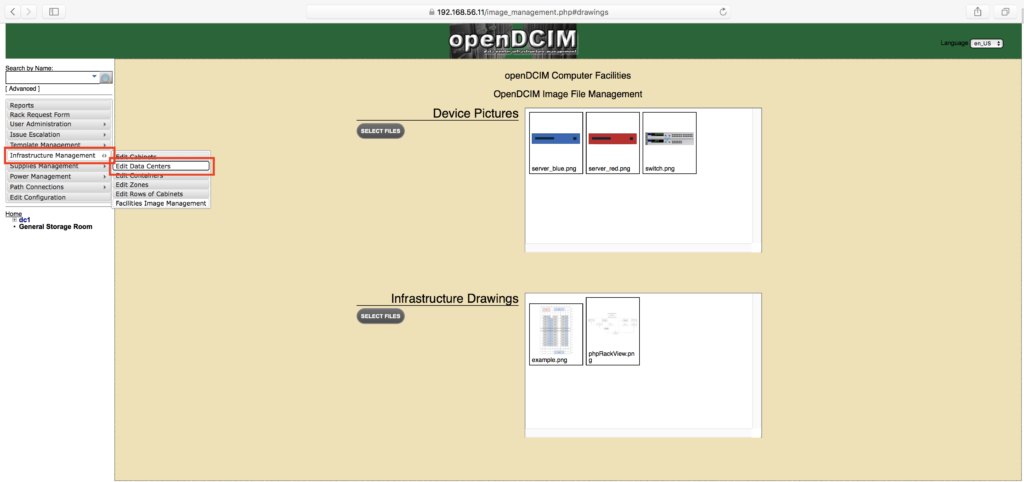

「Infrastructure Management」>「Edit Data Centers」

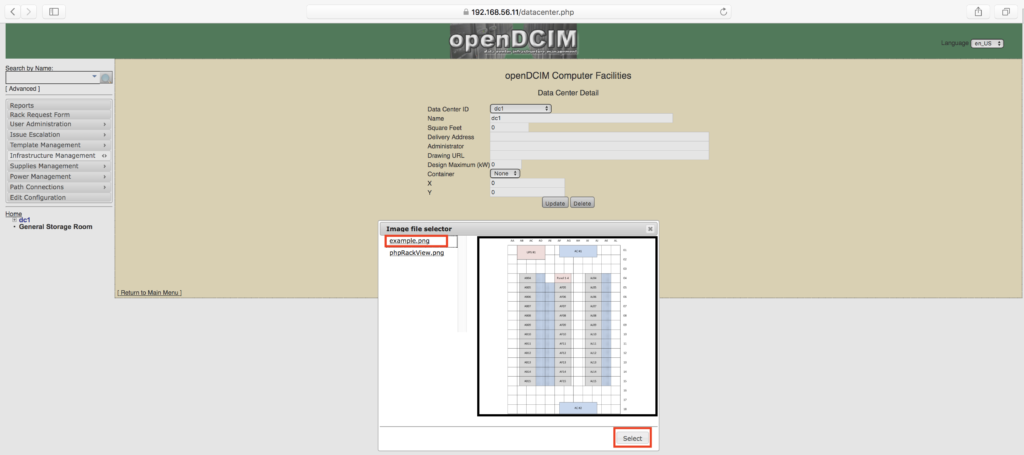

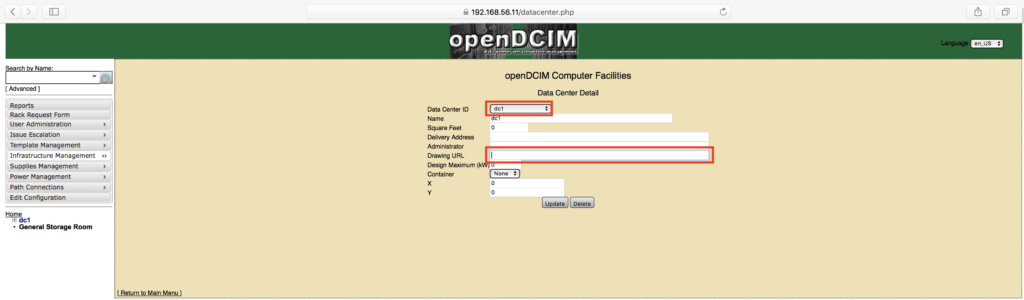

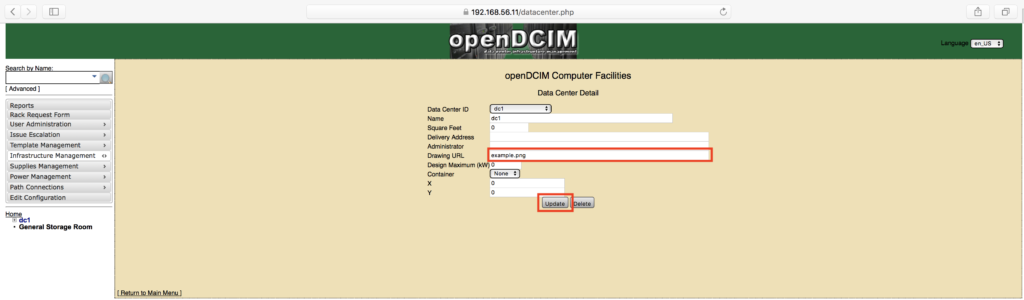

データセンターを選択し、「Drawing URL」より、先ほどアップロードした画像を選択する。

update

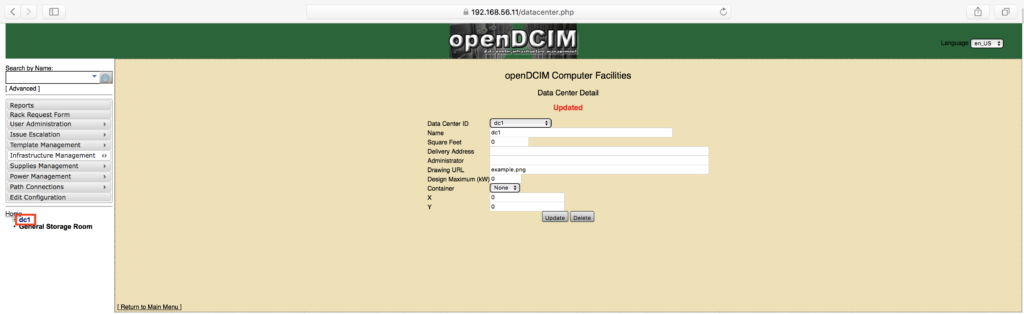

データセンターの画面へ移動

すると、先ほどの画像が反映されていることが確認できる

ラックとフロア図の結びつけ

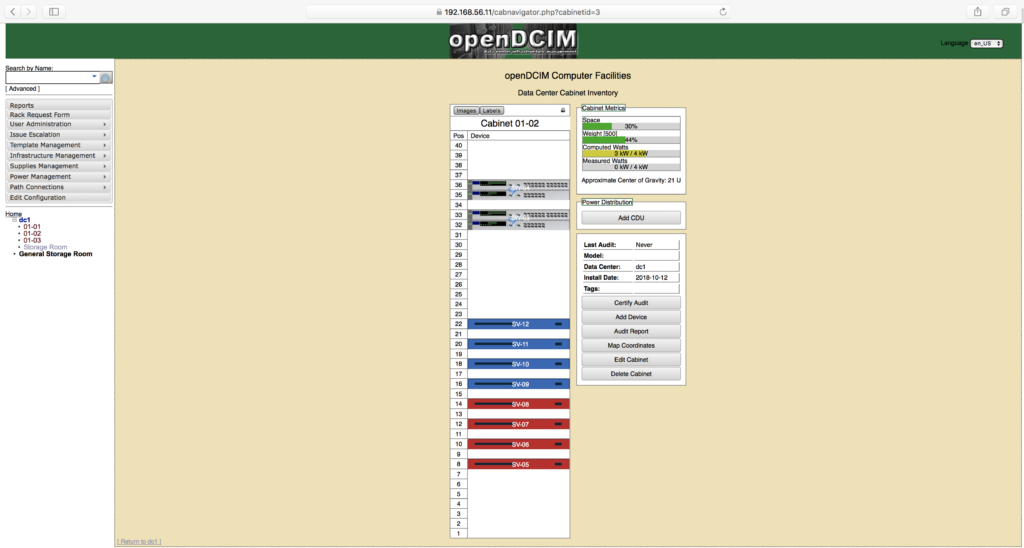

ラックのページへ移動

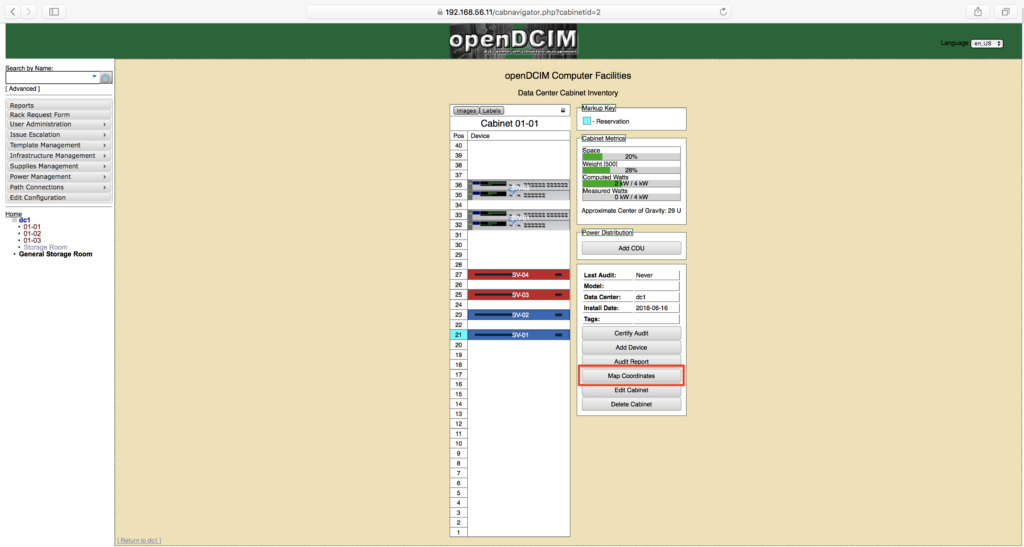

ラックのページで、「Map Coordinates」をクリック

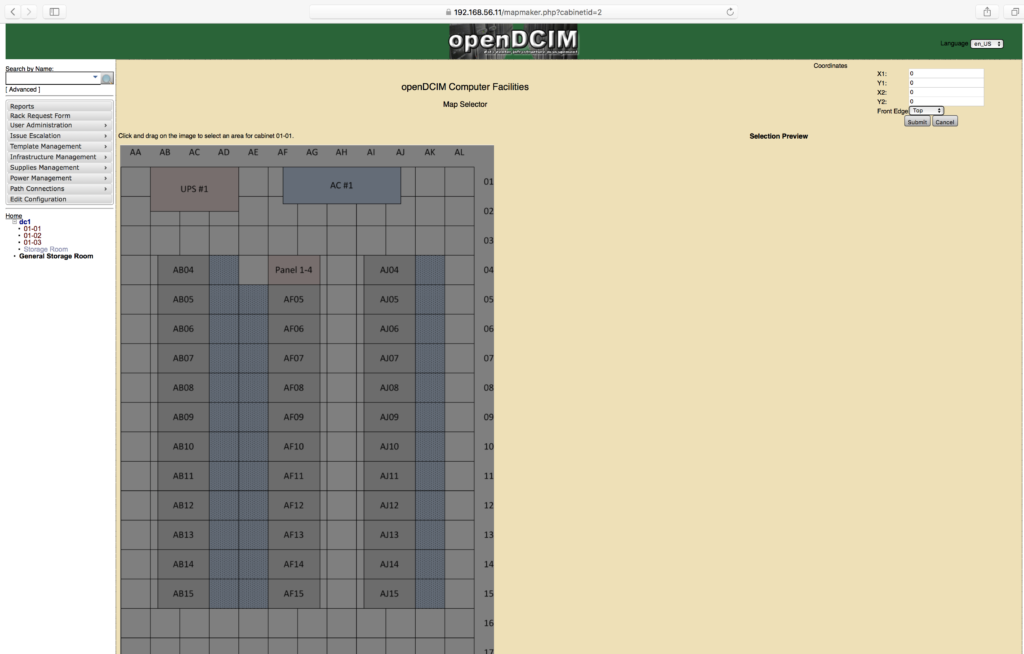

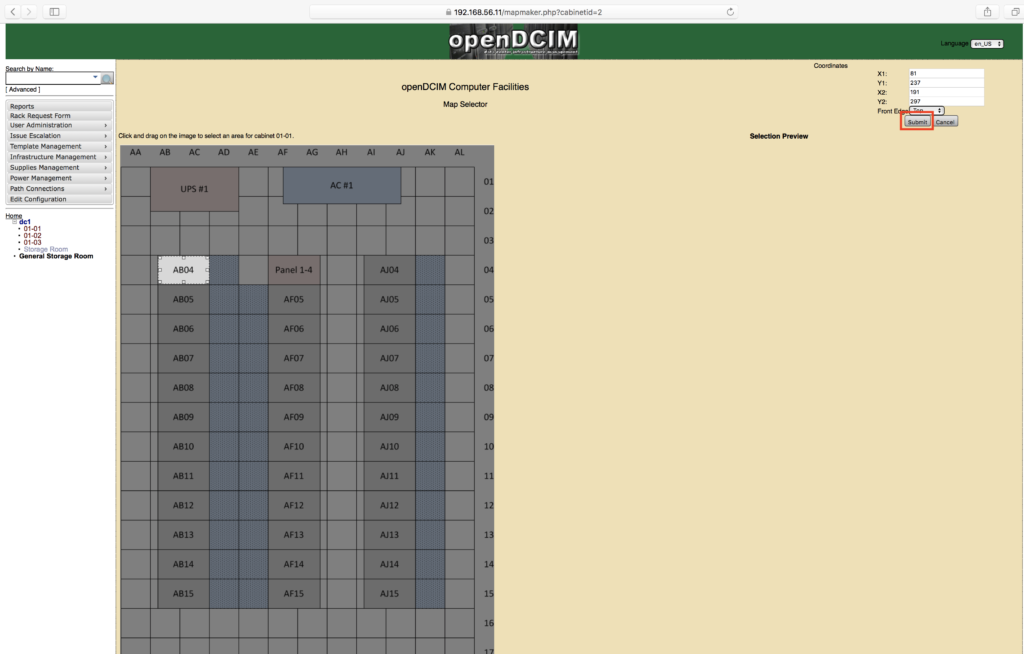

フロアレイアウト図が表示されるので、ドラックし、ラックの範囲を選択し、「Submit」

それぞれのラックについて、紐付けを実施する。

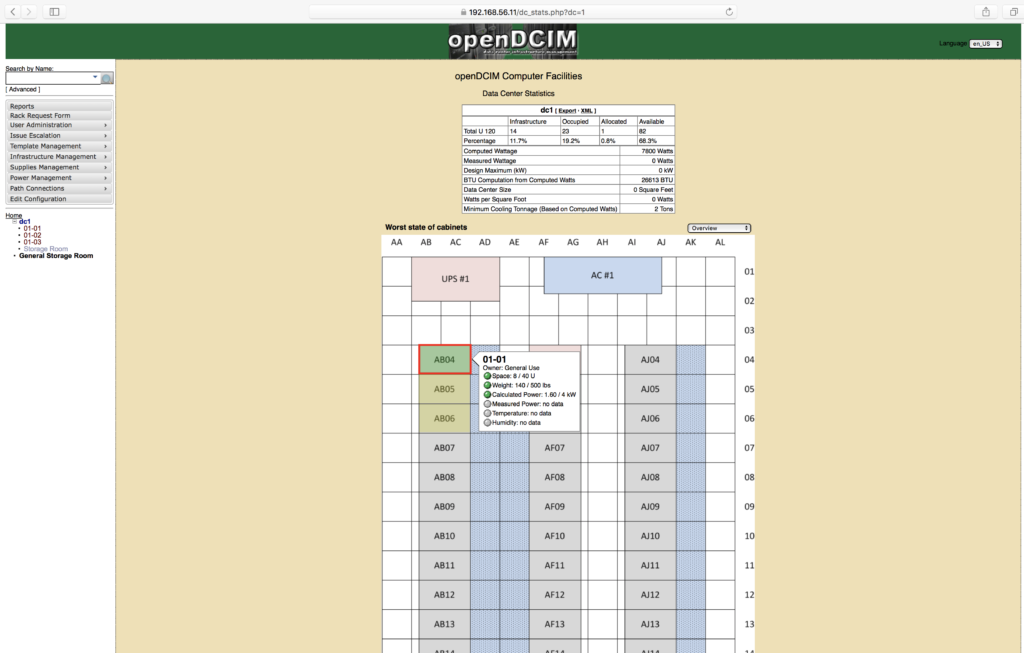

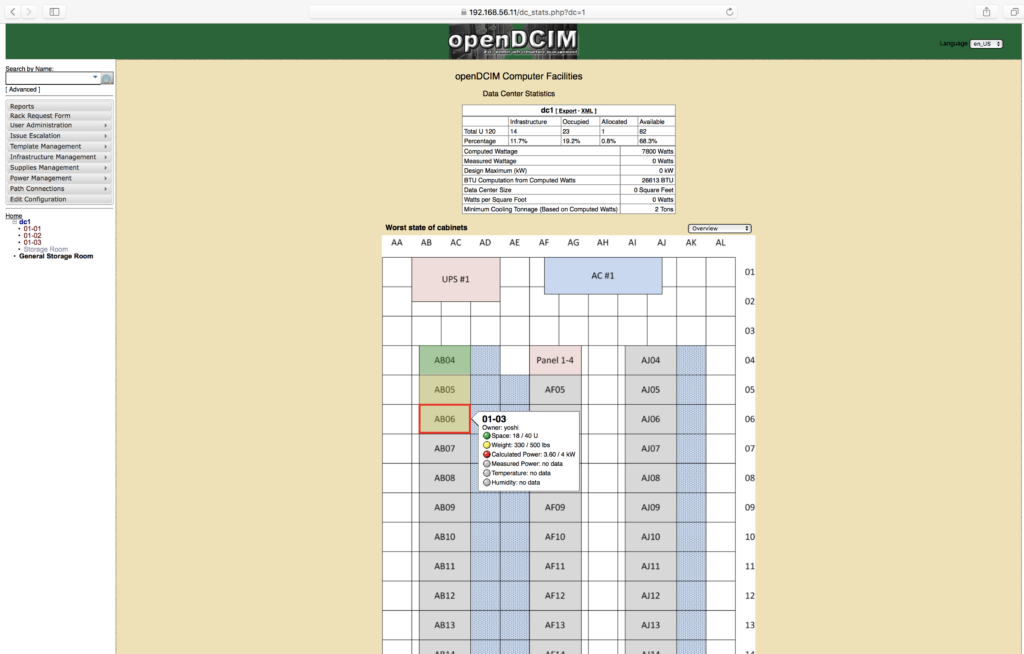

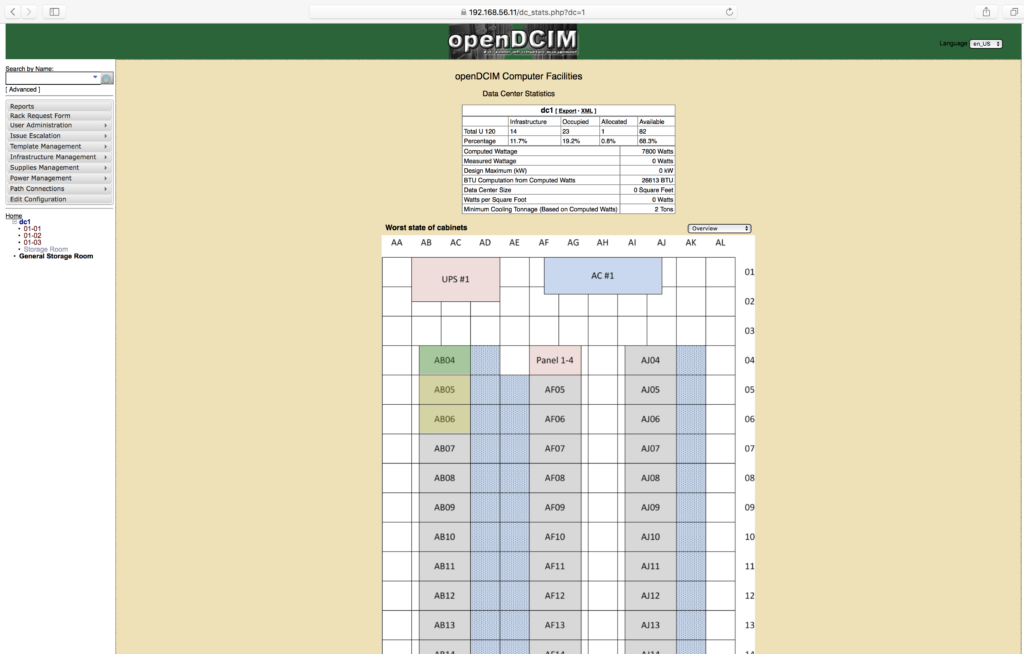

先ほどの、データセンターの画面へ移動すると、リソース状況に応じて、色がついている(緑→黄色→赤)

マウスオーバーするとリソース状況の詳細が見えたり、ダブルクリックでラックのページへ飛ぶことができるようになる

以上。オープンソースツールなのに中々楽しい。
